（機能抜粋）


■ 新しいユーザーインターフェイス　Windows XPスタイルにリニューアル■

●Windows XPスタイルのメニュー及びツールバー、アイコンを採用。
●情報ウィンドウを自動的に隠す機能を搭載。
●作業スペースを最大限に活用でき、作業性を大幅に向上しました。

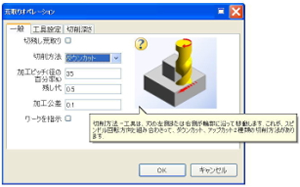

■新しいオペレーション加工（簡易加工コマンド）直感的な操作が可能■
●EdgeCAMの操作に不慣れな方のオペレーションを大幅に改良。ムービーやイメージ、ツールチップヘルプを追加し、すぐに活用できるCAMとなりました。
●荒取り・輪郭・走査線・平坦部・面取りの各オペレーションに対応。
●初心者にも直感的な操作により、簡単なトレーニングですべてのユーザーが操作を習得する事が出来ます。

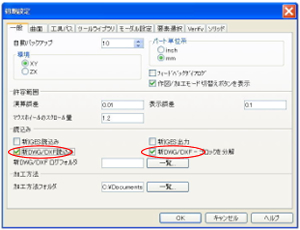

■AutoCAD 2004,2005 .dwg .dxfローダー最新の.dwg .dxfデータに対応■

●世界中にある莫大なAutoCADファイルを活用可能。
●AutoCADのソリッドデーターはEdgeCAM Solidマシニスト for ACISで対応。


■ソリッドマシニストシリーズの機能強化ACIS・CATIA V5に対応■

●EdgeCAM Solid マシニスト for ACIS 及びCATIA V5を追加リリース。
●ダッソーシステムズ・グループ企業のSpatial社よりライセンスを取得した公式ライセンス商品で、パストレース独自開発製品。

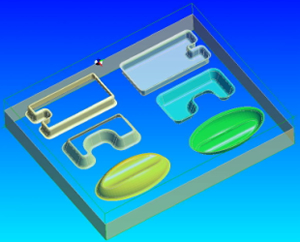

●フィーチャー検出の向上により、2.5D・3Dのポケット及びボスの検出。更にポケットの中にあるボス形状といった入れ子フィーチャーにも対応。
●EdgeCAMがさらにソリッド加工の世界を広げます。

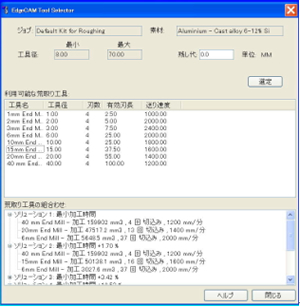

■ツールセレクタの搭載ポケット加工に最適工具の自動選定■

●ソリッドモデルのポケットフィーチャーに対し最適な加工工具の組み合わせを自動選定・提案するEdgeCAMツールセレクタを搭載。
●手持ちの工具をどのように組み合わせて使用するのが最も効率的なのかをEdgeCAMツールセレクタが作業者に代わって検討・提案。
●ストラテジーマネージャと組み合わせることで、加工の自動化を推進。
●これらの機能により生産性とコスト低減を飛躍的に向上させます。

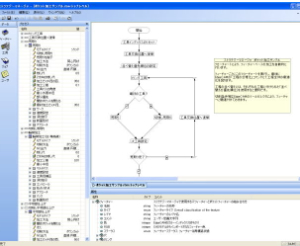

■ストラテジーマネージャの機能向上穴あけ加工に加えミリング加工に対応■

●フローチャートを活用した加工自動化ツールの、ストラテジーマネージャがミリングフィーチャーの加工にも対応
●Solidマシニストに搭載されたツールセレクタと組み合わせることで、各種フィーチャーに対し、荒取り・輪郭・平坦部加工の自動化が可能。
●類似ワークのCAMプログラミング時間を短縮すると共に、加工ミスをなくし、大幅なコスト低減を可能にしました。

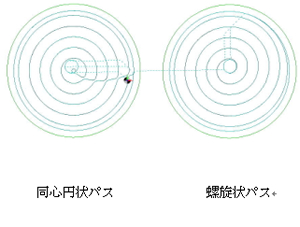

■荒取りサイクルの新機能『螺旋状パス・送り自動調整機能』の追加■

●同心円状のパスに加え、中心部から外周部に向けて連続して加工を行う螺旋状パス追加し安定した工具負荷を実現。
●コーナー部分等の高負荷切削箇所、逆に軽負荷切削箇所に対し、自動で送りの増減を行う自動送り調整機能が追加され、加工時間の短縮と工具寿命の延長を両立。
●より高い生産性と収益率をユーザーに提供します。

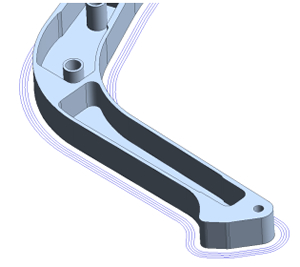

■輪郭加工の機能向上、マルチパス機能などの追加■

●輪郭加工でオフセット荒取り加工を可能にする、マルチパス機能が追加。
●平坦部検出機能が追加され、無駄なパスの発生を抑え、二次加工の負担を軽減。
●アプローチ機能に、ポケット中央部への自動アプローチ機能を追加。
●低傾斜部の仕上げに走査線パスを新しく追加適用。
●パス作成の作業性と信頼性を向上し、二次加工無しに優れた仕上げ面を実現します。

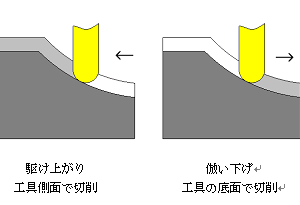

■走査線加工の機能向上『駆け上がり・倣い下げ機能』の追加■

●角度指定することで、工具の駆け上がりと倣い下げを制御。
●生産効率とともに、加工面の精度向上を可能にします。


■同心円スキャロップ加工の機能向上勾配部のパスの発生を制御■

●工具の接触角度の設定を追加し、急勾配部や、低傾斜部へのパスの生成を制御。
●優れた仕上げ面と、加工時間の短縮に寄与します。

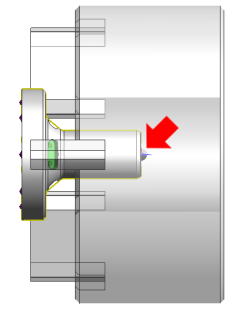

■ターニングの機能向上、複合機に対応した各種機能向上■

●サブスピンドル設定をより柔軟にする事が出来ました。
●ポストの作成をより容易にするために、ポスト作成ソフトウェアのコードウィザードテンプレートを改良し、複合機などの複雑な設定がより容易になりました。
*2004年9月までのメンテナンス更新契約を持つ全てのEdgeCAMユーザーが無償で受け取ることが可能です。
