2017/11/20更新


CADlook製品概要


CADlook v18をマイナーアップデートしました。
16/06/01
(x_tファイルの読み込み性能が向上しました。)
CADlook v18 日本語版をリリースしました。
16/03/08
v18から対応OSがWindows 7以降の64bit版のみになりました。
32bitマシンでお使いになる場合はv17以前をお使いください。

Windows 10 64bit版対応
高速マルチコア処理
低性能マシンでも軽快な動作
タブレットPCで指を使って拡大縮小、回転が可能

三次元CADデータを簡単に変換、検証、編集

IGES、STEP、Parasolid、SAT、VDA-FS、STLの相互変換を低価格で実現

サーフェス間のギャップを埋めソリッド化する編みあわせ機能を装備
三次元CADデータから穴一覧表を自動作成

フルバージョン価格94,000円(税別)

無料で15日間全ての機能をお試しになれます!


Copyright©2007 CADlook

CADlookは以下の3D CADファイル・フォーマットを表示、検証、編集、相互変換することができます。

    • 入力:IGES、STEP、Parasolid、SAT、VDA-FS、STL、NC G-Code、VRML
    • 出力:IGES、STEP、Parasolid、SAT、VDA-FS、STL、VRML、BMP-JPEG

主な機能

  • マルチコアプロセッサ並列処理(64ビットマシン)
  • 3Dデータから穴一覧表を作成(ドリル作業などに有用)
  • 穴、ポケットの自動フィル(埋め)
  • ボス、リブの削除
  • 断面線をDXF, VRML, IGESに保存
  • サーフェスをソリッドへ編み合わせ
  • アセンブリの作成と操作
  • 図面/アセンブリ/曲線/サーフェス/ソリッドの処理
  • 座標/距離/近接点/角度/領域/体積/重心/慣性モーメントの測定
  • 座標/距離/半径/曲率/角度/面取り/フィレットへの寸法記入
  • 注記を挿入
  • カスタム・ビューの定義/保存
  • 要素の移動、回転、拡大縮小
  • ローカル座標系の作成
  • アセンブリ操作のための特殊な機能を用意
  • 各種の形状チェックが可能
  • モデルの一部を選択して、ファイルに保存
  • IGES/ STEP/ VDA/ SAT/ X_T/ VRML/ STL/ NC filesを読み込んで1つのファイルに保存
  • 高精細印刷







    ■使用しているCAD/CAMが、IGES・STEP・Parasolid・SAT(Acis)・VDA-FSの読込みに対応していない
    ■特に、IGESデータを読込むと形状の欠落(面落ち)が発生する事がある
    ■ソリッドIGES(186)をトリムIGES(144)へ変換したい
    ■IGES・STEP・Parasolidのアセンブリ構造のデータから、必要なパーツを抽出し保存したい
    ■読込んだ形状から断面"点""線"を抽出し、保存したい(IGES)
    ■ソリッドカーネルのCADまたはCAMを利用しているが、IGESをソリッドデータへ変換してから利用したい
    ■使用しているシステムで面落ちなどが発生した場合、システムの原因かデータの原因かを検証したい
    ■3DCADを利用せずに形状測定を行いたい。また、形状データの面積、容積、重心、慣性モーメントを知りたい


■複数のファイルをバッチ処理で連続変換処理を行いたい・・・etc

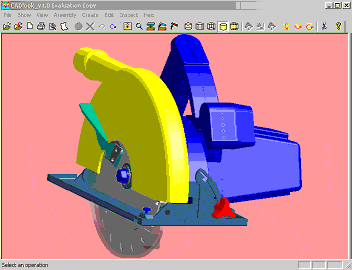

  ビューア機能全般



■CADlookが表示する測定結果及び寸法数値は、読込まれたデータからの正確な数値です。ポリゴン化された形状からの値ではありません。

■CADlookはIGES ・ STEP ・ Parasolid形式において、アセンブリ構造にて書き込まれているデータに関しては、「アセンブリヴュ-」機能が有効になりアセンブリ構造を表示します。


推奨動作環境
【OS】Windows 7, 8.1,10
【メモリ】512M以上
【グラフィックカード】 グラフィックメモリ32MB以上
【ディスプレイ】 解像度1024 x 768以上

編み合わせ機能

サーフェス間の隙間を自動で埋めます。この「編み合わせ」機能を使用することによりIGESなどのデータをステッチ(編み合わせ)して「位相情報」を設定することが出来るようになりました。IGESデータからでもソリッドCADで利用できるデータとして変換することが容易になりました。
